PIZZATO ELECTTRICA - Fins de course - Interrupteur de sécurité à actionneur séparé avec verrouillage série FY - FY 60DD6D0A-N03

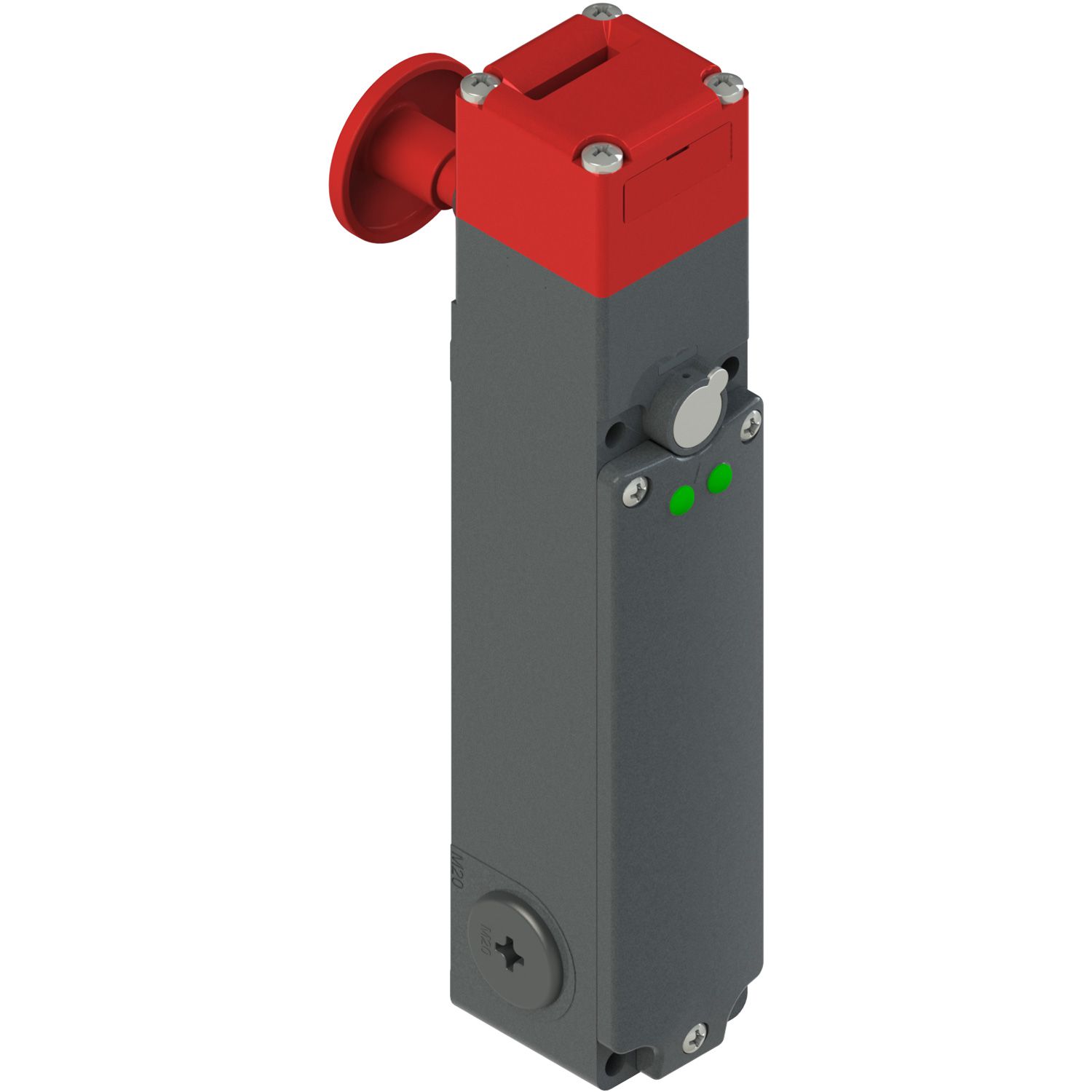

Interrupteur de sécurité à actionneur séparé avec verrouillage série FY

• Boîtier en technopolymère, trois entrées câbles filetés M20x1,5
• Blocs de contact: 2NC (déplacés par l'actionneur) et 1NO+1NC (déplacés par l'électroaimant)
• Tête orientable avec dispositif de déverrouillage à serrure et bouton antipanique
• Principe de fonctionnement: Principe D, actionneur verrouillé avec électroaimant désexcité
• Alimentation: 24 Vac/dc
• LED: Deux LED verts allumés par l'alimentation de l'électroaimant
• Sans actionneur
• Degré de protection: IP65 selon EN 60529





Les nouveaux interrupteurs de sécurité de la série FY représentent une évolution des interrupteurs bien établis de la série FG, caractérisés par un actionneur séparé, un verrouillage et un boîtier en technopolymère.

Destinés à des applications ne nécessitant pas la robustesse mécanique d'un boîtier métallique, les interrupteurs de la série FY conservent le même espacement entre les trous de fixation et le même encombrement que la série FG. Cependant, ils offrent la possibilité de monter jusqu'à deux dispositifs de commande et les blocs de contact associés grâce à une version spéciale du couvercle.

Les principales caractéristiques de cette nouvelle série FY sont les suivantes :

• Boîtier en technopolymère renforcé à la fibre de verre, autoextinguible et résistant aux chocs.
• Tête et dispositif de déverrouillage en métal.
• Trois entrées de câbles à défoncement filetées M20x1,5.
• Degré de protection IP65 pour les versions avec dispositifs de commande intégrés, IP67 et IP69K pour les versions avec couvercle standard.
• Niveaux de sécurité jusqu'à SIL 3 et PLe.
• Plage de température ambiante de -25 °C à +60 °C, avec des versions à plage de température étendue de -40 °C à +60 °C.
• Force de retenue maximale F1max de l’actionneur de 2800 N.
• Disponibilité de 30 blocs de contacts à 4 contacts dans différentes configurations pour surveiller l'actionneur et/ou l’électroaimant.
• Fonctionnement avec électroaimant désexcité ou excité.
• Versions avec dispositif de déverrouillage à serrure et/ou bouton de déverrouillage antipanique.
• Versions avec dispositifs de commande intégrés, pouvant accueillir jusqu'à deux dispositifs.
• Tête et dispositifs orientables individuellement et non détachables.
• Possibilité de marquage laser des verrines des boutons.
• Quatre types d’actionneurs en acier inoxydable de niveau de codification bas.
• Présence d'une LED de signalisation.

La tête de l'interrupteur peut être positionnée rapidement à partir de n'importe lequel des quatre côtés en agissant sur les quatre vis de fixation. De plus, le dispositif de déverrouillage à serrure et le bouton de déverrouillage antipanique peuvent être orientés par pas de 90°, offrant ainsi 32 configurations différentes avec un seul article.
